Mini Funtana "3D"

Message par Dreamcatcher le Mar 7 Juil - 16:22

Hello,

Je vous présente mon "dernier né" : un mini Funtana de conception perso.
Il est le fruit d'un mix. de construction Dépron + Extrudé découpé au fil chaud.
La construction n'est pas compliquée et plutôt rapide (Le collègue pour qui je l'ai conçu la bouclé en une semaine de vacances).

Envergure : 1 mètre
Masse en ordre de vol : 600 grammes environs
Charge alaire : 30 gr/dm²

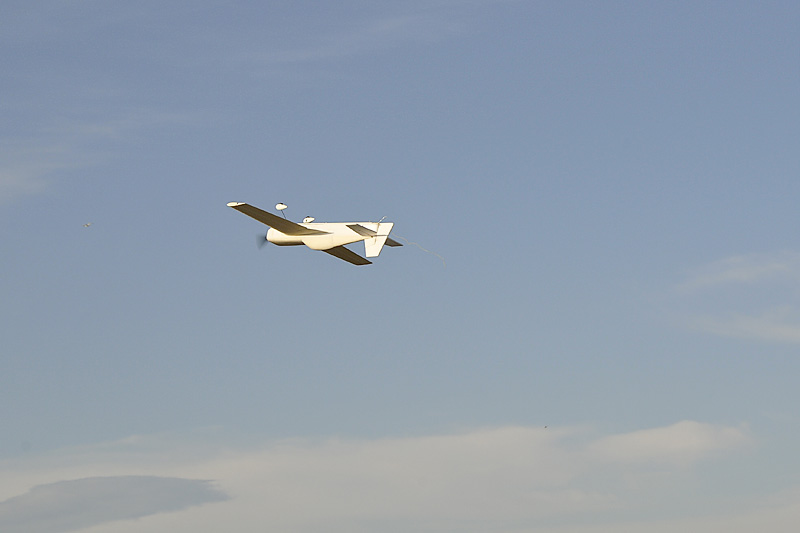

Voici quelques photos des premiers vols.

Prochaine étape : mise en peinture pour une déco "Red Bull Air Race"

Passage bas


Passage en Torque Roll sans problème (rapport poids / puissance proche de 2 !) - seule la dérive manque un peu d'efficacité pour bien contrôler cette manoeuvre. Il faudra donc en augmenter la surface ou son débattement maxi.


Le vol dos est une simple formalité, l'avion ne demande presque pas d'action à pousser sur la profondeur


Mission accomplie : Le commanditaire de l'avion semble contant de son nouveau jouet !


retour au sol après une bonne douzaine de minutes de vol


Si les plans vous intéressent faites le moi savoir

@+


Dernière édition par Dreamcatcher le Ven 17 Juil - 13:03, édité 1 fois

Dreamcatcher

Messages : 116
Date d'inscription : 01/09/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mini Funtana "3D"

Message par pilote14 le Mar 7 Juil - 20:37

Belle realisation et superbes photos !
il devrait etre magnifique avec sa deco.
Pour les plans cest interessant... L aile est decoupe au fil chaud ?
a+
avatar
pilote14

Messages : 111
Date d'inscription : 12/08/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mini Funtana "3D"

Message par Dreamcatcher le Mer 8 Juil - 10:10

Hello !

Oui l'aile a été taillée au fil chaud pour gagner du temps.
Cette technique a aussi été utilisée pour découper le dos de fuselage (partie après la verrière) et la partie supérieure avant (partie formant le dessus du capot moteur jusqu'à la verrière).

On a voulu "expérimenter" cette technique pour voir ce que ça donnait à petite échelle car on mijote un essai de construction de fuselages de warbirds avec une méthode similaire dont je vous reparlerai plus tard, si ça marche

Je vais redessiner une dérive plus grande pour augmenter son efficacité en Torque Roll et je vous prépare un plan mis à jour en format PDF.

@+

Dreamcatcher

Messages : 116
Date d'inscription : 01/09/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mini Funtana "3D"

Message par pilote14 le Mer 15 Juil - 2:36

bonsoir,
il serait possible de t acheter une paire d aile decoupee?
merci
avatar
pilote14

Messages : 111
Date d'inscription : 12/08/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mini Funtana "3D"

Message par Dreamcatcher le Jeu 16 Juil - 12:33

Salut,

Euh... oui... pourquoi pas ? si ça peut te rendre service....

Mais bon, je ne suis pas équipé pour faire de la série : on découpe "à l'ancienne" avec un collègue en utilisant un "arc" manuel fait maison.

Je vais regarder si je peux trouver un carton dans lequel les 4 morceaux de l'aile peuvent rentrer.
@+


Dernière édition par Dreamcatcher le Ven 17 Juil - 21:02, édité 1 fois

Dreamcatcher

Messages : 116
Date d'inscription : 01/09/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mini Funtana "3D"

Message par Dreamcatcher le Ven 17 Juil - 21:02

C'est Ok pour le Carton

Tiens moi au courant

@+

Dreamcatcher

Messages : 116
Date d'inscription : 01/09/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mini Funtana "3D"

Message par Dreamcatcher le Dim 9 Aoû - 10:05

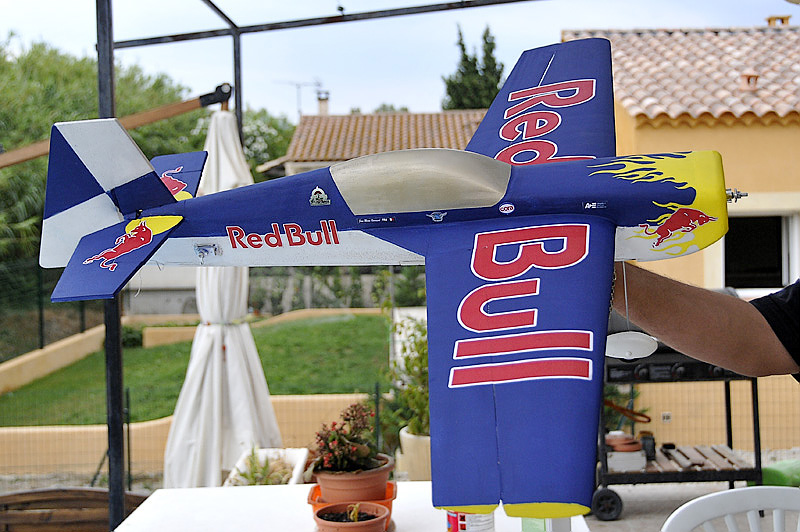

Ce week end j'ai attaqué la Déco du Funtana.

On a opté pour une déco de type "Red Bull Air race" inspirée d'un mix des déco. de l'extra 300 piloté par Peter BESENYEI et d'un l'Edge 540 (pilote inconnu). Elle n'est pas encore finie mais ça avance bien :





Il reste à faire la déco du dessous et à vernir le tout avec un vernis acrylique brillant.

@+

Dreamcatcher

Messages : 116
Date d'inscription : 01/09/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mini Funtana "3D"

Message par pilote14 le Dim 9 Aoû - 15:41

du beau boulot !!!!
je penses que je ferais ton article fin aout...
a+
avatar
pilote14

Messages : 111
Date d'inscription : 12/08/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mini Funtana "3D"

Message par Dreamcatcher le Lun 10 Aoû - 20:05

Oups,
Je n'ai pas de photos de la construction de celui là, c'est allé trop vite... Désolé.

J'ai découpé les ailes un soir avec mon collègue (qu'on voit partiellement sur certaines photos - il est timide Mad ), je lui ai laissé mes plans et ... quand j'y suis retourné voir où il en était quelques jours après, l'avion était construit !!!

Une semaine de vacances suffis à priori pour le faire lol!

Dreamcatcher

Messages : 116
Date d'inscription : 01/09/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
